脫水直線振動篩介紹

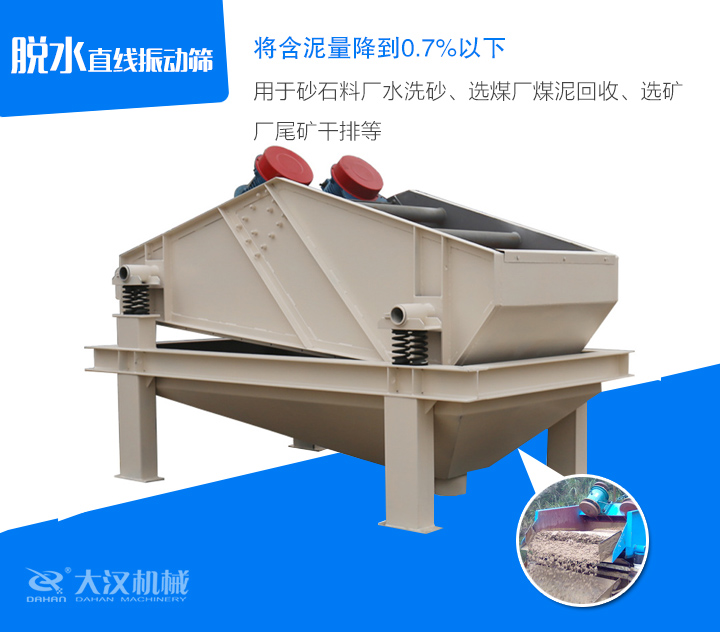

脫水直線振動篩用于砂石料廠水洗砂、選煤廠煤泥回收、選礦廠尾礦干排等

脫水直線振動篩采用雙電機自同步技術，主要作用是脫水、脫泥、脫介,可用于砂石料廠水洗砂、選煤廠煤泥回收、選礦廠尾礦干排等，可實現合理的粒度配比，將含泥量降到0.7%以下。

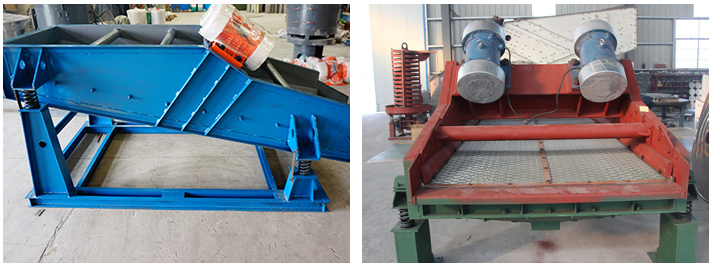

脫水直線振動篩圖片展示

脫水直線振動篩脫水篩可以根據產量和含水量來定制，機身的側板有加強板，底部裝有支撐，底部打有橫條，出料口加有三角形鋼板支撐，板材厚，質量可靠。

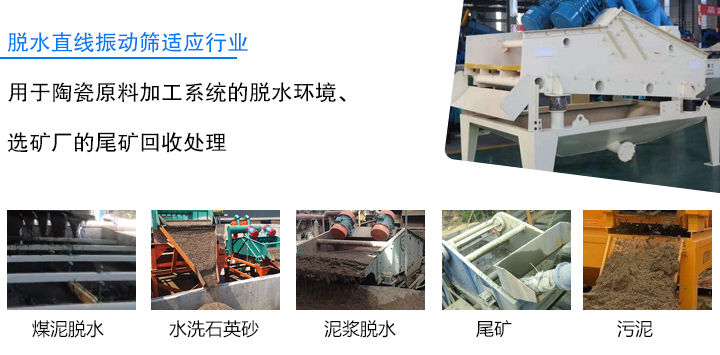

脫水直線振動篩適應行業

脫水直線振動篩應用

脫水直線振動篩多用于陶瓷原料加工系統的脫水環境、選礦廠的尾礦回收處理、石英砂加工脫水系統、水電廠砂石料的加工系統、煤泥脫水、水洗石英砂、泥漿脫水等處理環節。

脫水直線振動篩特點

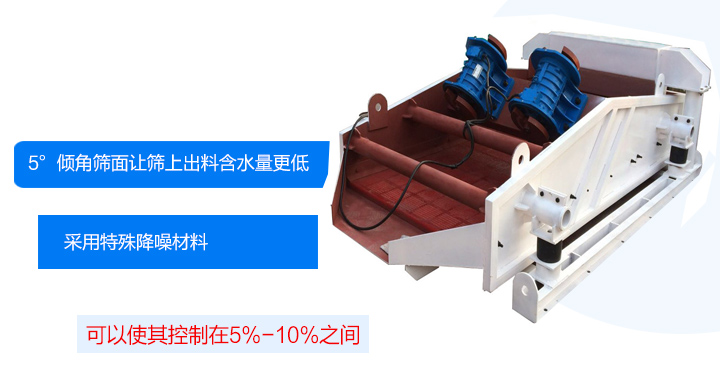

脫水直線振動篩可以使其控制在5%-10%之間

1、-5°傾角篩面讓篩上出料含水量更低。

2、設置有給料箱，保證物料能夠均勻給入篩面，產量更大。

3、有效降低了細砂的流失量，可以使其控制在5%-10%之間。

4、篩網為高耐磨聚氨酯材質，篩孔尺寸可根據要求選擇。

5、篩框采用特殊降噪材料，并用高輕度螺栓聯接，確保篩機工作可靠。

脫水直線振動篩工作原理

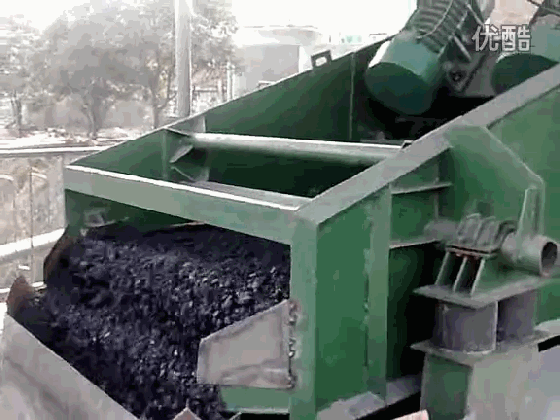

脫水直線振動篩工作動態圖

采用雙電機驅動自同步技術，激振器通過繞性聯軸器拖動，兩組激振器作同步反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，從而形成單一的沿振動方向的激振力，其兩軸相對于篩面有一傾角，在激振力作用下使篩箱做往復直線運動，物料在篩面上被拋起跳躍向前作直線運動，同時V型設計的篩面結構更佳的實現脫水效果。

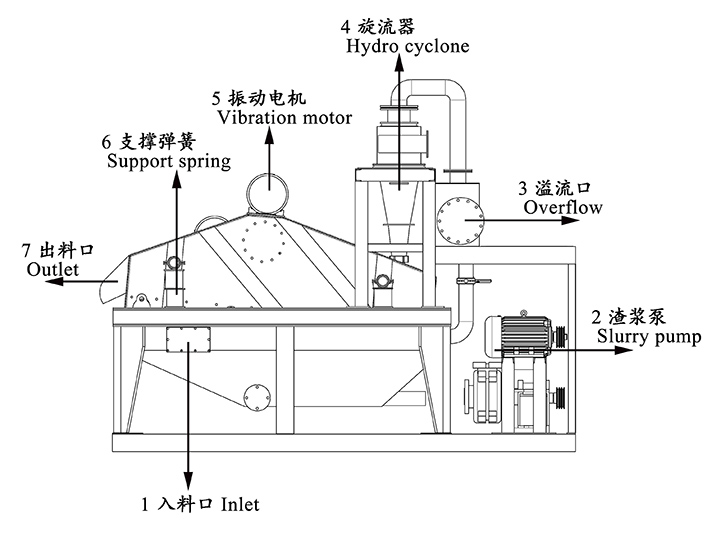

脫水直線振動篩結構

脫水直線振動篩技術參數

型號	篩面			給料粒度mm	生產能力t/h	振動頻率	雙振幅	電機功率KW	外形尺寸(長寬高)mm	參考重量kg
型號	面積	篩網尺寸mm	篩網結構	給料粒度mm	生產能力t/h	振動頻率	雙振幅	電機功率KW	外形尺寸(長寬高)mm	參考重量kg
ZSM1542	6	0.25-13	條縫	≤300	75-100	800	9-10	11	450026901710	4016
ZSM1556	8	13-50	沖或條	≤300	30-60	800	10	15	585026751703	4642
2ZSM1556	8	上13-50；下0.25-13	上沖下條	≤300	30-60	800	11	15	585025752023	5649
ZSM1556B	8	13-50	沖或條	≤300	30-60	800	11	7.5*2	585028541707	4769
2ZSM1556B	8	上13-50；下0.25-13	上沖下條	≤300	30-60	800	11	7.5*2	585028542023	5790
ZSM1756A	9.5	13-50	沖或條	≤300	50-80	800	10	15	585029251703	5098
2ZSM1756A	9.5	上13-50；下0.25-13	上沖下條	≤300	50-80	800	10	15	255027702015	6105
ZSM1756B	9.5	13-50	沖或條	≤300	50-80	800	10	7.5*2	585031041703	5226
2ZSM1756B	9.5	上13-50；下0.25-13	上沖下條	≤300	50-80	800	10	7.5*2	585031042020	6246
ZSM1856	10	13-50	沖或條	≤300	50-80	800	11	11	560027781557	4580
ZSM2065	13	13-50	沖或條	≤300	70-100	800	11	18.5	675032081885	6577
2ZSM2065	13	上13-50；下0.25-13	上沖下條	≤300	70-100	800	11	18.5	675031402180	7946
ZSM2065B	13	13-50	沖或條	≤300	70-100	800	9	11*2	675034281880	6701
2ZSM2065B	13	上13-50；下0.25-13	上沖下條	≤300	70-100	800	11	11*2	675034283185	8068

脫水直線振動篩選購須知

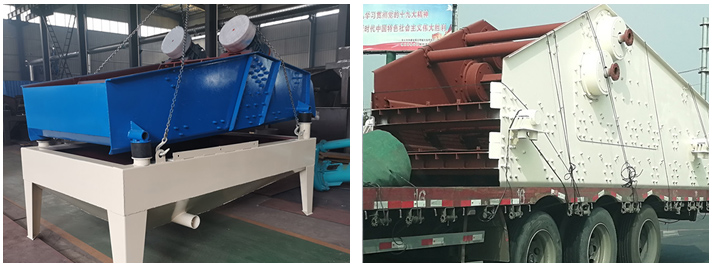

脫水直線振動篩發貨現場

1、當選用及訂貨時,應對篩子的布置方式,篩縫尺寸作出決定,未作確定時,按右式布置灑縫0.5毫米供貨(電機位于料流方向的左側或右側)。

2、篩面傾角可在-2～10°內調整.選用其它角度,用戶可自調整。

3、當采用強迫同步時,電機分左、右裝、訂貨時須說明。
